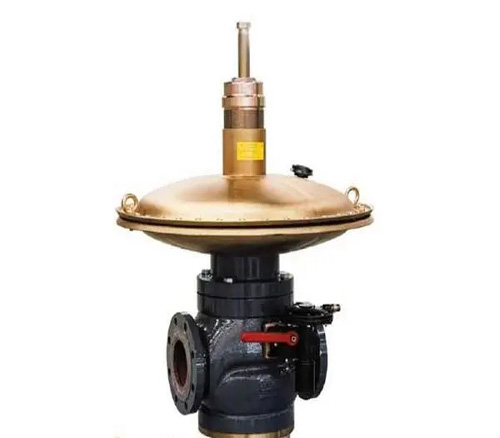

RTZ-80CQ型快速反应燃气调压器

---

RTZ-CQ型快速反应燃气调压器型号包括：RTZ-50CQ型快速反应燃气调压器、RTZ-80CQ型快速反应燃气调压器、RTZ-100CQ型快速反应燃气调压器、RTZ-150CQ型快速反应燃气调压器快速反应燃气调压器

产品用途：
　　适用于城镇居民区域调压箱（站），也适用于对城市燃气压力有不同要求的锅炉，工业炉窑等工业用户。也可
用低-低压输配自动调压系统。

产品特点：
1)反应快。
2)流量大。
3)维修方便。
4)低压启动性好。
主要技术参数：
·进口压力P₁：0.005～0.45Mpa
·出口压力P₂：1～30Kpa
·稳压精度δP₂±：≤10%
·关闭压力P_b：≤1.25P₂

流量表：

出口压力 P2(KPa)	进口压力 P1(MPa)	RTZ-※/50C	RZT-※/80C	RTZ-※/100C	RTZ-※/150C	RTZ-※/200C
1-10	0.02	150	200	510	1140	1300
	0.05	230	288	710	1800	1900
	0.10	340	410	1050	2700	2950
	0.15	420	540	1370	2410	3500
	0.20	550	650	1650	4250	4300
	0.30	725	860	2200	5600	5900
	0.40	900	1100	2750	5800	6000
10-30	0.02	120	150	380	1000	1100
	0.05	210	280	650	1500	1700
	0.10	340	400	1030	2600	2800
	0.15	420	540	1370	3410	3600
	0.20	550	650	1650	4200	4400
	0.30	725	850	2200	5400	5500
	0.40	900	1100	2750	5800	5980

 外形尺寸表：

型号规格	主要尺寸					进出口法兰标准
	通径	L	H1	H	A
RTZ-31(21)/50C	DN50	240	100	500	330	GB/T9119-2000
RTZ-31(21)/80C	DN80	280	140	600	360
RTZ-31(21)/100C	DN100	350	165	660	468
RTZ-31(21)/150C	DN150	450	260	900	520
RTZ-31(21)/200C	DN200	450	260	900	520

RTZ-C型快速反应燃气调压器型号包括：RTZ-50C型快速反应燃气调压器、RTZ-80C型快速反应燃气调压器、RTZ-100C型快速反应燃气调压器、RTZ-150C型快速反应燃气调压器、RTZ-200C型快速反应燃气调压器

附：RTZ-C型快速反应燃气调压器使用说明书
